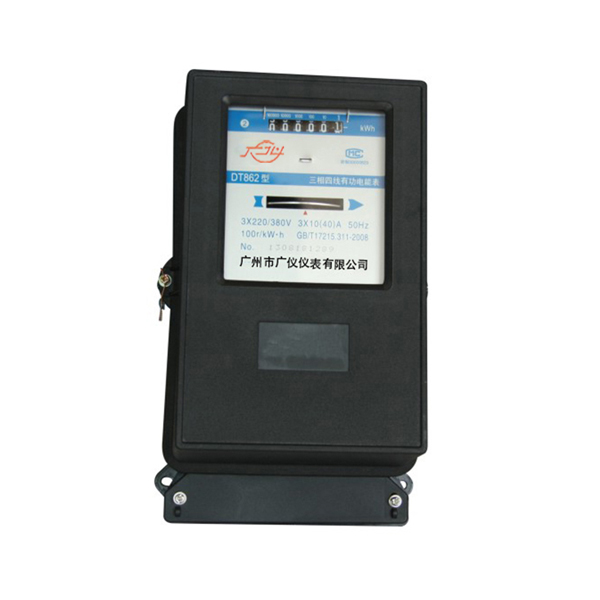

ENDS862三相四線有功電能表
適用范圍
D□862系列電能表系感應式電能表，參比頻率50HZ，供計量三相三線和三相四線制電網的有功和無功電能。
電度表供固定安裝在室內使用，環境溫度-10℃~+50℃（1.0級表和特種表為0℃~40℃），相對溫度不超過85%，且在空氣中不含有腐蝕氣體及避免塵砂、霉菌、昆蟲等影響。
嵌入式電度表主要供固定嵌裝在開關板上使用。
型號及其含義
主要技術參數
|
型號及名稱 |
精度 (級) |
參比電壓 (V) |
標定電流 (A) |
接線方式 |
裝箱尺寸 (mm) |
數量 (只) |
|
|
DT864三相四 線有功電能表 |
1.0 |
3×220/380 |
3×1.5(6)；3×3(6) |
互感式 |
470×410×330 |
6 |
|
|
DT862三相四 線有功電能表 |
2.0 |
3×220/380 |
3×1.5(6)；3×3(6) |
互感式 |
470×410×330 |
6 |
|
|
3×5(20);3×10(40) |
直接式 |
||||||
|
3×15(60)；3×20(80) 3×30(100) |
470×410×330 |
6 |
|||||
|
DS862三相三 線有功電能表 |
2. |
3×100 |
3×1.5(6)；3×3(6) |
互感式 |
|||
|
3×380 |
3×5(20);3×10(40) |
直接式 |
440×360×330 |
6 |
|||
|
3×15(60)；3×20(80) 3×30(100) |
|||||||
|
三相三線無功電能表 |
DX862-2/4 |
3.0 |
3×380 3×100 |
3×1.5(6);3×3(6) |
互感式 |
70×410×330 |
6 |
|
DX864-2/4 |
2.0 |
||||||
|
三相三線無功電能表 |
DX865-2/4 |
3.0 |
3×380 3×100 |
3×3(6);3×1.5(6) |
互感式 |
70×410×330 |
6 |
|
DX863-2/4 |
2.0 |
||||||
|
三相四線嵌入式電能表 |
DT862-2/4K |
2.0 |
3×220/380 |
3×1.5(6);3×3(6) |
互感式 |
90×265×290 |
2 |
|
DT864-2/4K |
1.0 |
||||||
|
三相四線無功嵌入式電能表 |
DX862-2/4K |
3.0 |
3×380 3×100 |
3×1.5(6);3×3(6) |
互感式 |
90×265×290 |
2 |
|
DX864-2/4K |
2.0 |
||||||
|
三相三線嵌入式電能表 |
DS862-2/4K |
2.0 |
3×380 3×100 |
3×1.5(6);3×3(6) |
互感式 |
90×265×290 |
2 |
|
DS864-2/4K |
1.0 |
||||||
|
三相三線無功嵌入式電能表 |
DX865-2/4K |
3.0 |
3×380 3×100 |
3×1.5(6);3×3(6) |
互感式 |
90×265×290 |
2 |
|
DX863-2/4K |
2.0 |
||||||

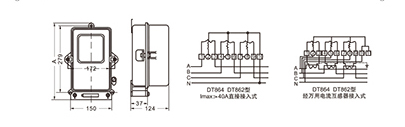

外形安裝尺寸及接線圖
