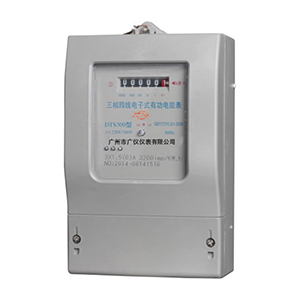

DTS309型電子式三相四線有功電能表是電子式1.0級和2.0級有功電能表,用以測量參比頻率50HZ交流電路中三相有功電能,全部符合國家標準GB/T17215.321-2008,它的特點是:
1、雙向計量精確測量正反方向的功率,長期工作不需要調校,且以一個方向累計電量,且有防竊電功能。
2、三相電源供電,一相或兩相斷電,計量準確性不受影響;
3、采用光電隔離技術輸出電能脈沖信號,發光二極管指示用電,具有缺相示功能。
型號及名稱 |
精度 (級) |
參比電壓 (V) |
標定電流 (A) |

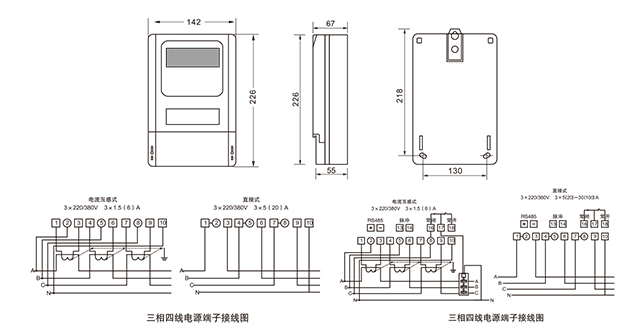

接線方式 |
裝箱尺寸 |
數量 (只) |
DTS309型 電子式三相四線 電能表 (計度器顯示) |
2.0 |
3× 220/380 |
1.5(6) |
互感式 |
505×260×255 |
10 |
5(20),10(40)15(60) 20(80),30(100) |
直接式 |
505×260×255 |
||||
DTS309型 電子式三相四線 電能表 (計度器顯示) |
1.0 2.0 |
1.5(6) |
互感式 |
505×260×255 |
||
5(20),10(40)15(60) 20(80),30(100) |
直接式 |
505×260×255 |
||||
DTS309型 電子式三相四線 電能表 (液晶顯示) |
1.5(6) |
互感式 |
490×352×269 |
|||
5(20),10(40) 15(60),20(80) |
直接式 |
490×352×269 |
||||
DTS309型 電子式三相四線 電能表 (帶RS845接口) |
1.5(6) |
互感式 |
490×352×269 |
|||
5(20),10(40) 15(60),20(80) |
直接式 |
490×352×269 |
