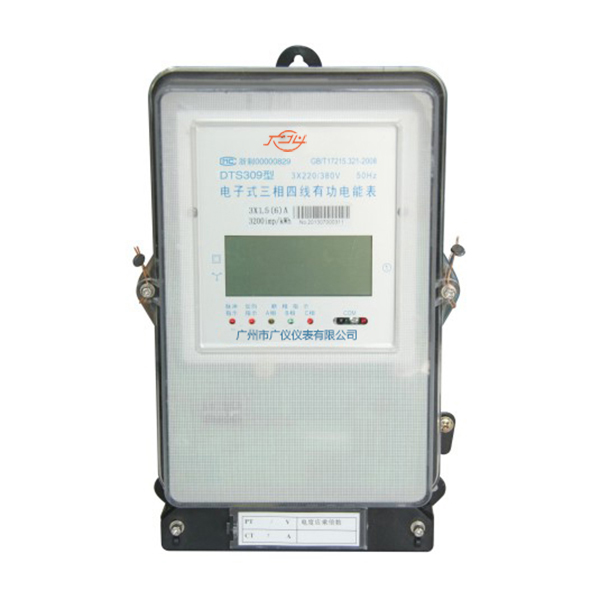

ENDTS309電子式三相四線有功電能表（帶RS485接口）
適用范圍
DTS309型電子式三相四線有功電能表是電子式1.0級和2.0級有功電能表，用以測量參比頻率50HZ交流電路中三相有功電能，全部符合國家標準GB/T17215.321-2008，它的特點是：
1、 雙向計量精確測量正反方向的功率，長期工作不需要調校，且以一個方向累計電量，且有防竊電功能。
2、 三相電源供電，一相或兩相斷電，計量準確性不受影響；
3、 采用光電隔離技術輸出電能脈沖信號，發(fā)光二極管指示用電，具有缺相示功能。
型號及其含義
主要技術參數
|
型號及名稱 |
精度 (級) |
參比電壓 (V) |
標定電流 (A) |
接線方式 |
裝箱尺寸(mm) |
數量 (只) |
|
DTS309型 電子式三相四線 電能表 (計度器顯示) |
1.0 2.0 |
3×220/380 |
1.5(6) |
互感式 |
535×335×420 |
10 |
|
5(20),10(40)15(60) 20(80)，30(100) |
直接式 |
|||||
|
DTS309型 電子式三相四線 電能表 (液晶顯示) |
1.5(6) |
互感式 |
||||
|
5(20),10(40)15(60) 20(80)，30(100) |
直接式 |
|||||
|
DTS309型 電子式三相四線 電能表 (帶RS845接口) |
1.5(6) |
互感式 |
||||
|
5(20)，10(40) 15(60)，20(80) |
直接式 |
